Компактні, економічні й універсальні автономні контролери

• Дисплей з інтернаціональними графічними символами.
• Зручність конфігурації.
• Цифровий або символьний дисплей з підсвічуванням.
• Попередньо завантажені програми для декількох режимів управління
• Простота управління (управління за допомогою перемикача).
• Вхід для зовнішнього задатчика уставки

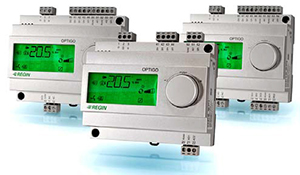

Optigo - це серія попередньо запрограмованих контролерів для монтажу на DIN-рейці. Ці контролери призначені для використання в невеликих системах. Вони характеризуються винятковою простотою установки, введення в експлуатацію та управління.

Простота і зручність управління

Багатофункціональний поворотний перемикач контролера Optigo істотно спрощує доступ до елементів меню. З його допомогою можна контролювати і редагувати уставки, які відображаються на РК-дисплеї з підсвічуванням. Для того, щоб підтвердити задане значення, досить натиснути поворотний перемикач.

Таймер дозволяє, наприклад, знижувати підтримувану температуру в нічні години, включати і вимикати вентилятори за розкладом в різні дні тижня і протягом всього дня.

Контролери Optigo можуть монтуватися в шафі або на DIN-рейці. Використання рознімних клемних колодок дозволяє виконати весь електромонтаж до безпосередньої установки контролера.

OP5 і OP10
Контролери Optigo поставляються в двох версіях: ОР5 і ОР10.

Модель ОР5 оснащена п'ятьма входами і виходами; напруга живлення становить 24 В змінного струму. Доступні п'ять різних режимів управління.
• Регулювання температури
• Регулювання змісту CO2
• Регулювання вологості.
• Регулювання тиску.
• Регулювання тиску з погодної компенсацією.

Модель ОР10 оснащена десятьма входами і виходами. Варіанти вхідної напруги: 24 або 230 В змінного струму. Доступні п'ять різних режимів управління.
• Регулювання температури припливного повітря
• Регулювання температури припливного повітря з погодної компенсацією
• Каскадне регулювання параметрів припливного повітря з урахуванням кімнатної температури
• Регулювання температури в радіаторних контурах опалення з урахуванням кривої зовнішньої температури
• Управління системою побутового гарячого водопостачання.

Технічні дані
Напруга живлення 24 В (± 15%) змінного струму
OP10-230: 230 В змінного струму
Споживана потужність 4 ВА
Температура навколишнього середовища 0 ... 50 ° C
Температура зберігання -40- + 50 ° C
Відносна вологість повітря Не більше 90%
Монтаж На DIN-рейці, 7 модуля
Ступінь захисту IP20
Дисплей Цифровий / символьний ЖК-дисплей з підсвічуванням
Розміри (Ш x В x Г) 123 x 123 x 60 мм, 7 модуля при монтажі в стійку
Годинники (тільки в моделі ОР10) Тижневий планувальник з 24-годинним форматом часу

Входи
Аналогові входи PT1000
Дискретні входи Безпотенційні замикає контактна група
Універсальний вхід 0-10 В постійного струму або дискретний
Вхід уставки (SPI) Для зовнішнього задатчика уставки PT1000 (наприклад, TG-R4 / PT1000 або TBI-PT1000)
Виходи
Аналогові виходи 0-10 В постійного струму, з захистом від короткого замикання
Дискретні виходи (тільки для OP10 і OP10-230) Симісторний вихід 24 В, 0,5 А змінного струму (трьохпозиційний вихід управління або сигналізації) і 1 реле (з переключающей групою контактів) на 230 В, 5 А змінного струму (пуск вентилятора)
